Тепловізор

Тепловізор Ti25 Fluke

Тепловизор Ti25 Fluke

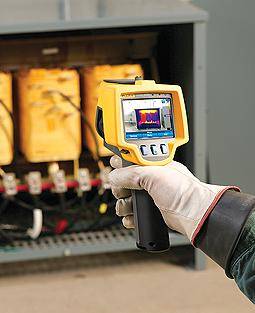

Мал. 1. Тепловізор Ti25 Fluke

Тепловізор Ti виробництва компанії Fluke являє собою портативну камеру, що передає дображення, використовувану для діагностичного обслуговування, усунення несправностей обладнання та контролю. Даний тепловізор передає теплове і видиме зображення на дисплей з роздільною здатністю 640х480. Теплові і видимі зображення передаються на ЖК-дисплей тепловізора, також їх можна зберегти на карту пам'яті SD. Після того як карта пам'яті SD буде вилучена з тепловізора і підключена до комп'ютера за допомогою пристроя для зчитування карт пам'яті, зображення можна перенести на комп'ютер. Для аналізу цих збережених зображень і складання звітів використовується програма SmartView.

Перегрев линии

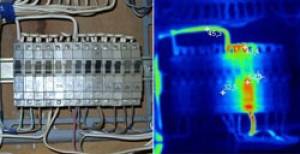

Мал. 2. Перегрів лінії

Можна отримати видиме зображення одночасно з повномасштабним тепловим або отримати зображення в режимі Picture-in-Picture («кадр в кадрі»). Нижня межа температурного діапазону тепловізора складає -20̊ ° С, верхній: +350 ̊ ° С. Для теплових зображень може використовуватися одна з декількох шкал-палітр, залежно від моделі.

Тип елемента живлення - нікель-металогідридний (NiMH) акумулятор, що перезаряджується. Для тепловізора з підтримкою IR Fusion повне видиме зображення (640х480) відображається і зберігається разом з кожним тепловим зображенням.

Крім описаних вище характеристик, в тепловізорі мається диктофон для запису коментарів до збережених зображеннях.



Загальні технічні умови

Загальні технічні умови
Температура
Робоча
Зберігання
Зарядження

від -10̊°С до 50̊°С
від -20̊°С до 50̊°С
без акумулятора від 0̊°С до 40̊°С
Відносна вологість від 10% до 90% без конденсату
Екран 640х480, кольоровий РК-дисплей, прибл. 2 "х 3" (горизонтальна орієнтація) з підсвічуванням (повна яскравість або авто)
Вимірювання температури
Діапазон температур від -20̊°С до +350̊°С
Точність ±2̊°С або 2% (використовується більше значення)
Режими вимірювань Smooth Auto-Scaling b Manual Scaling
Параметри зображення
Кут зору 23̊° х 17̊°
Просторова роздільна здатність (IFOV) 2,5 мрад
Мінімальна відстань фокусування Тепловий об'єктив. Об'єктив для видимого випромінювання 15 см 46 см
Теплова чутливість (NETD) 0,1̊°С при 30̊°С (100 мК)
Інфрачервоний спектральний діапазон  від 7,5 мкм до 14 мкм
Камера видимого діапазону Дозвіл 640 х 480

У цій моделі тепловізора перед збереженням захопленого зображення користувач може налаштовувати шкалу-палітру, альфа-змішування, рівень, інтервал, режим «кадр в кадрі», коефіцієнт випромінювання.
